Kodak Instamatic 100

Naprawa i renowacja aparatu.

Poniżej zamieszczam dokładny opis składania aparatu. Zdjęcia robiłem początkowo dla siebie, żeby wiedzieć jak później złożyć aparat i nie okazało się że zostały mi "zbędne" śrubki. Pomysł okazał sie dobry, bez tego został bym ze stertą nie pasujących do siebie malutkich elementów. Polecam taką metodę przy naprawie wszelkiego typu urządzeń. Rozkładanie aparatu przebiega w odwrotnej kolejności, czyli należy zacząć od ostatniego zdjęcia na stronie 3 gdzie opisany jest montaż obudowy.

1. Naprawa 001 2. Naprawa 002 3. Naprawa 003

1. plastikowy korpus z pierwszym elementem (ząb "łapiący" perforację filmu)
2. spręrzynka
3. kolejny element

4. Naprawa 004 5. Naprawa 005 6. Naprawa 006

4. i kolejna sprężynka
5. całość zabezpieczona przed spadnięciem kapturkiem zakładanym na wcisk na plastikowy trzpień

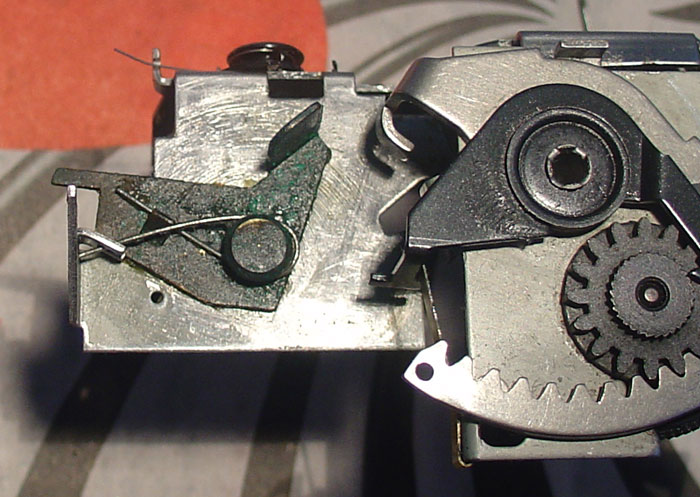

6. pierwsze dwa elementy na metalowej części korpusu, dźwignia zwalniająca migawkę i sprężynka

7. Naprawa 007 8. Naprawa 008 9.Naprawa 009

7. z przodu korpusu migawka i sprężyna powrotu migawki
8. spust migawki
9. sprężynki zamknięcia tylnej klapy i unoszenia elementu przesuwu taśmy (w rogu sposób na założenie sprężyny)

10. Naprawa 010 11. Naprawa 011 12. Naprawa 012

10. tak mają wyglądać sprężyny po założeniu

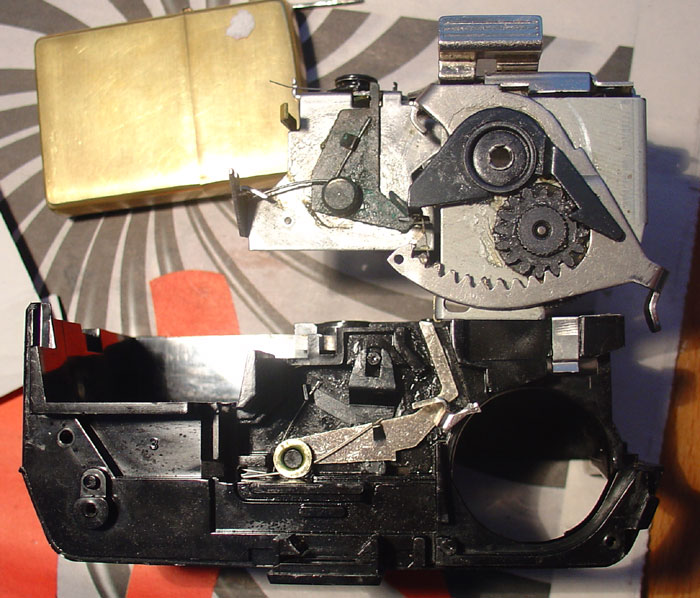

11. obie części korpusu
12. złożone razem części korpusu, należy uważać na poprawne zazębienie się mechanizmu naciągu migawki i przesuwu taśmy, dodatkowo założona sprężyna powrotna naciągu taśmy

13.Naprawa 013 14.Czas migwaki

13. po złożeniu obu elementów korpus, ale przed włożeniem lampy należy umieścić sprężynkę regulującą czas migawki w zależności od tego czy lampa jest schowana czy wysunięta
14. działanie sprężynki regulującej czas migawki (przy schowanej lampie ogranicza ruch lamelki migawki)

Na następnej stronie montaż obudowy.
