Kodak Instamatic 100

Montaż obudowy:

1.montaz_obudowy_001 2.montaz_obudowy_002 3.montaz_obudowy_003

1. oba wewnętrzne elementy mechanizmów należy skręcić dwoma śrubkami
2. przed założeniem frontu aparatu umieścić trzeba na miejscu klapkę komory baterii
3. na froncie znajduje się klips, który potem będzie trzymał z tej strony obudowę do korpusu
4. montaz_obudowy_0045.montaz_obudowy_005 6.montaz_obudowy_006

4. obudowę należy wsunąć na korpus pamiętając o klapce komory baterii i klipsie
5. teraz można założyć górę aparatu i przykręcić ją dwoma śrubkami
6. z boku znajduje się śrubka, która mocuje do korpusu front obudowy i górę obudowy
7.montaz_obudowy_007 8.montaz_obudowy_008 9.montaz_obudowy_009

7. z drugiej strony śrubka mocuje do korpusu tylko front aparatu
8. z dołu przykręcamy najdłuższą śrubkę
9. ostatnia śrubka jest wewnątrz aparatu pod obiektywem (śrubka jest matowa)

10. montaz_obudowy_01011.montaz_obudowy_011

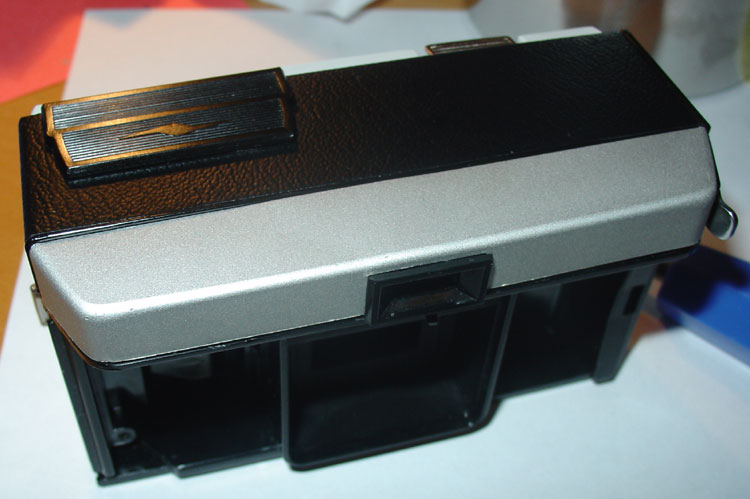

10. na górę zakładamy aluminiowy element ozdobny, który trzeba przykleić (przy demontażu trzeba ją niestety oderwać, podważając delikatnie cienkim nożem)
11. na koniec mocujemy tylną klapę aparatu dwoma śrubkami

Pozostaje teraz sprawdzenie wszystkiego. Na początek czy działa mechanika – naciąg migawki, przesuw taśmy, zwolnienie migawki, zamknięcie klapy tylnej. Następnie proponuję założyć baterie i sprawdzić miernikiem czy po naciśnięciu spustu pojawia się napięcie na stykach gniazda żarówki spaleniowej. Jeżeli wszystko jest OK, to zakładamy film i przeprowadzamy najważniejszy test – sprawdzamy czy uda się aparatem zrobić dobre zdjęcia.

Na koniec krótki filmik pokazujący działanie mechanizmów przez założeniem obudowy. Jakość "internetowa", słabo widać szczegóły np. otwierającą się migawkę itp, jednak dla osoby składającej aparat film może być przydatny.


Powodzenia przy naprawach.

Olek Kwaśniewski
